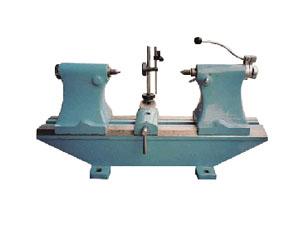

偏擺檢查儀
偏擺檢查儀主要用于檢測軸類、盤類工件的徑向圓跳動和端面圓跳動，本產品設計新穎，美觀大方，精度高，易操作等優點，使用本儀器可大大提高工作效率和測量精度。
與時俱進，誠贏客戶
十年鑄鐵平臺平板、機床維修鏟刮廠家
全國服務熱線13932763168
偏擺檢查儀主要用于檢測軸類、盤類工件的徑向圓跳動和端面圓跳動，本產品設計新穎，美觀大方，精度高，易操作等優點，使用本儀器可大大提高工作效率和測量精度。
偏擺儀主要技術參數：
1、莫氏2號頂尖60°錐面對莫氏錐的徑向圓跳動≤0.005mm
2、頂尖軸線在100mm范圍內對導軌的平行度（水平垂直方向）≤0.006mm
3、被測零件最大直徑270mm-400mm
4、測量長度300mm、500mm、1000mm、1500mm
規格 | 中心高 | 測量直徑 | 精度 | |
平行方向μm | 垂直方向μm | |||
3010 | 100 | ≤150 | ≤0.005 | ≤0.005 |
3017 | 170 | ≤270 | ≤0.005 | ≤0.005 |
5017 | 170 | ≤270 | ≤0.008 | ≤0.008 |
5025 | 250 | ≤460 | ≤0.008 | ≤0.008 |
10017 | 170 | ≤270 | ≤0.03 | ≤0.008 |
10025 | 250 | ≤460 | ≤0.03 | ≤0.008 |
15017 | 170 | ≤270 | ≤0.04 | ≤0.04 |
15025 | 250 | ≤460 | ≤0.04 | ≤0.04 |
20023 | 230 | ≤400 | ≤0.05 | ≤0.05 |
