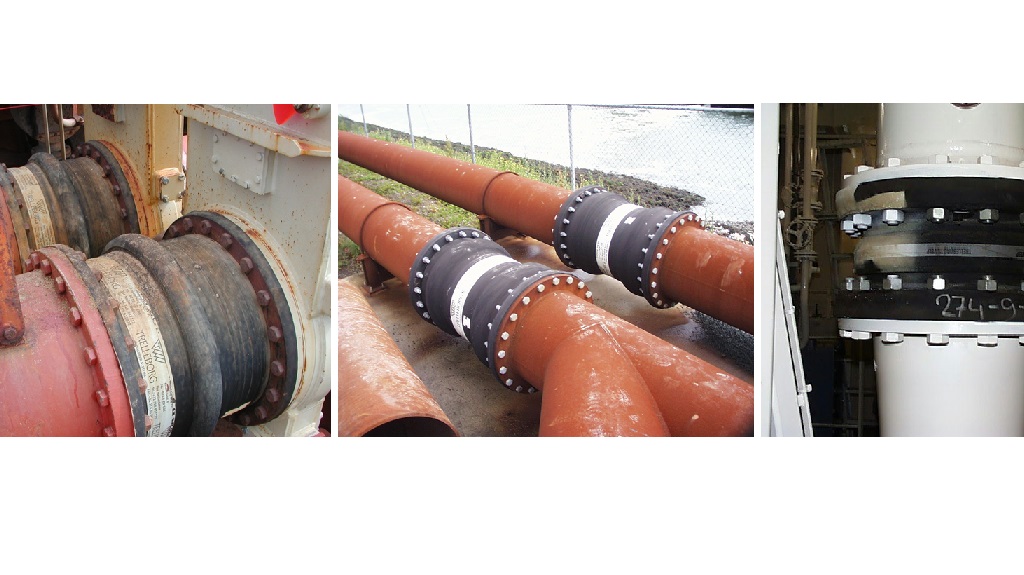

球型橡膠接頭

優(yōu)質(zhì)可曲撓橡膠接頭的內(nèi)膠層通常是氯丁橡膠+丁基橡膠+天然橡膠。氯丁橡膠是氯丁二烯的聚合體，氯丁橡膠耐磨、耐油和耐老化，拉伸強(qiáng)度≥13MPa，扯斷伸長率≥500%，扯斷*變形≤30%，脆性溫度≤－30℃，粘著強(qiáng)度≥2.0DN/m。由于優(yōu)質(zhì)可曲撓橡膠接頭的外膠層暴露在空氣中，容易受外界因素的影響被弄.，這就需要球型橡膠接頭的外膠層具有抗熱、耐酸堿、耐油、耐臭氧等.性。通過合理的配方，氯丁橡膠.高使用溫度可達(dá)130°C，脆性溫度為-35°C ~55°C。可有效增強(qiáng)橡膠接頭的回彈性、壓縮*變形、電性能、撕裂強(qiáng)度、耐水溶脹性、耐酸、堿、油等性能。內(nèi)襯膠管層延伸*球型橡膠接頭法蘭的外端面，能夠防止水流的滲漏和沖刷。

優(yōu)質(zhì)可曲撓橡膠接頭的骨架層通常是由天然橡膠加聚脂簾布＋航空專用鋼絲繩；骨架材料選用強(qiáng)力高，斷裂強(qiáng)度≥190cN/tex，斷裂應(yīng)力≥2.76GPa，彈性模量≥44N/tex，斷裂伸長率≥4%的聚脂簾布。內(nèi)外層與骨架層緊密結(jié)合，經(jīng)高溫硫化成為*體，解決了球型橡膠接頭的熱伸脹及整體附著強(qiáng)度和耐壓性能，保證足夠的承受其真空度和水錘沖擊能力。為了增強(qiáng)球型橡膠接頭的加固性能，在端面連接螺栓孔外緣和球體兩端直管處增加航空專用鋼絲繩和1.2~1.5鍍鋅鋼絲纏繞，以防止接頭受壓膨脹拉伸時(shí)出現(xiàn)的端面拉脫和頸部變形，讓其位移功能集中于波型半球體部位，充分發(fā)揮球形曲面的彎曲變形，避免兩端直管變形造成接頭頸部早期損.。（鋼絲簾線延伸率較小，胎體剛性較強(qiáng)，緩沖性能較差，與橡膠的粘合性差，不適合可曲撓橡膠接頭的骨架層）。

優(yōu)質(zhì)可曲撓橡膠接頭的外膠層*般是氯丁橡膠+丁基橡膠。氯丁橡膠的優(yōu)異性能上文已經(jīng)提到。由于優(yōu)質(zhì)可曲撓橡膠接頭的外膠層暴露在空氣中，容易受外界因素的影響或被弄.，這就需要接頭的外膠層具有抗熱、耐酸堿、耐油、耐臭氧等.性。通過合理的配方，氯丁橡膠.高使用溫度可達(dá)130°C，脆性溫度為-35°C ~55°C。

優(yōu)質(zhì)可曲繞橡膠接頭材質(zhì)選用是十分重要的，它決定著產(chǎn)品耐介性能的高低及使用壽命的長短。我公司采用先進(jìn)的工藝技術(shù)，主體膠料為進(jìn)口材料。近年產(chǎn)品投放到市場*直受到*內(nèi)外用戶的*致好評。
